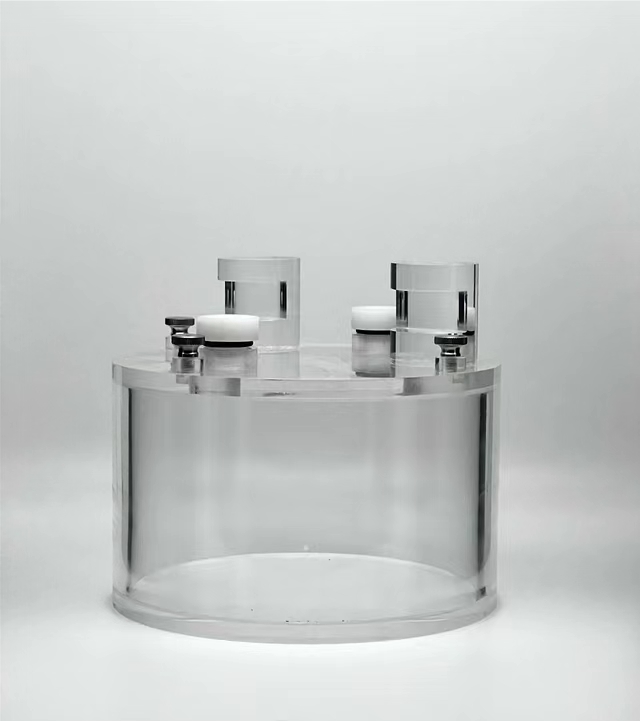

ＣＴ水当量模体

CT水当量模体由组织等效材料制成，使用时内部注满纯净水。用来测量CT机的CT值。使用时应将水模体置于支架上，使之垂直于射束。

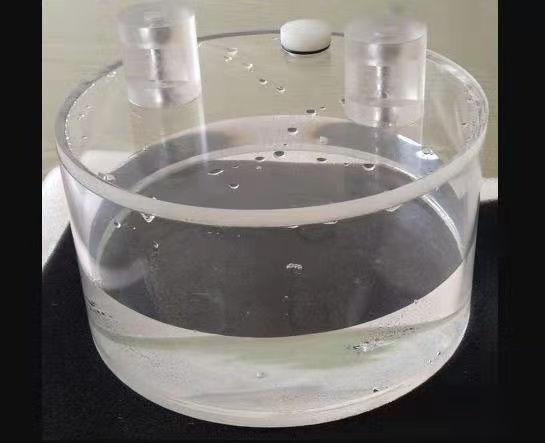

CT水模体

1. 模体简介
用于螺旋 CT 扫描机水的CT 值、噪声、均匀性和层厚等检测。
它可以与CT 扫描机厂家提供的一些稳定性检测专用模体组合在一起使用。
为了正确判断人体内部组织结构的密度，我们规定空气为一1000HU(CT值)，水为
OHU，而致密骨质为+1000HU，并把这些规定的参数事先输入CT的计算机。在行CT
检查时，CT机就可以根据这个标准将人体内的组织密度转化为CT图象，反过来医生就
可以用这个标准测量图象上的CT值，推断其人体内部组织结构密度的变化，达到诊断
疾病的目的。
而为了数据准确，诊断无误，必须经常对CT机利用水模和模体进行校正，以保证CT
图像稳定和CT值的数据准确，使医院的CT机处于良好的运行状态。
CT校正用水模：为内充装有水的圆形容器；
CT校正用模体：是在圆形容器内放入和人体某一组织结构密度相等的材料。
通常在进行水模和模体校正时，首先应将水模（或模体）放置在CT机的扫描野内，
必须保证整个扫描体积都有完整的水模（或模体），扫描野FOV直径有240mm、300mm、
350mm、390mm和450mm等多种，不同厂家可能略有不同。这些不同的直径是为了
不同体位大小的需要。因此水模（或模体）也必须具备以上大小多种规格，在进行每一
种扫描直径的校正时都要把水模（或模体）放在扫描范围内，也就是从三个（前后、左
右、上下）方向位于扫描中心。传统的方法是把水模（或模体）放在扫描野中先确定前
后方向，用CT机从图像上扫描后观察左右和上下偏移情况，再利用调节旋纽调节位置，
由于水模上没有设置参照基准，需采用扫描—调节—再扫描—再调节的方式，经多次调
节才能达到目的，此后方可进行下一步校正工作。
本实用新型完成其发明任务所采取的技术技术方案是校正水模为圆盘体结构，水模
后部具有与调整架上的托架连接的框架；在圆盘体水模的顶部轴面上具有用以左右位置
和前后位置定位的指示刻度线，左右位置指示刻度线与前后位置指示刻度线相互垂直；
在水模的侧向轴面上具有用以上下位置定位的指示刻度线。
本实用新型CT机校正水模位置的调整将校正水模通过其后部的框架与调整架上的托
架连接，调整时利用CT机上的三维定位灯，旋动调整架上的上下、左右、调整旋纽使水
